| 09-08 |

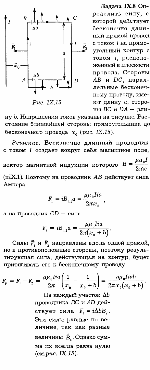

Определить силу, с которой действует бесконечно длинный прямой провод с током I на прямоугольный контур с током i, расположенный в плоскости провода. Стороны АВ и DC, параллельные бесконечному проводу, имеют длину а , стороны ВС и DA — длину b . Направления токов указаны на рисунке. Расстояние ближайшей стороны прямоугольника до бесконечного провода х0 (рис. IX.15). |
|
картинка |

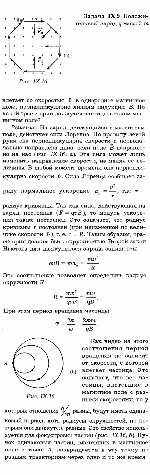

| 09-09 |
Положительный заряд q массой m влетает со скоростью vektor v в однородное магнитное поле, перпендикулярно линиям индукции vektor В. По какой траектории движутся частицы в таком магнитном поле? |
|
картинка |
| 09-10 |
Северный полюс магнита со скоростью vektor v приближается к металлическому кольцу. Определить направление индукционного тока в кольце (рис. IX.17). |
|
картинка |
| 09-11 |
В короткозамкнутую катушку один раз быстро, другой — медленно вдвигают магнит. Определить: а) одинаковое ли количество электричества проходит через катушку в первый и во второй раз; б) одинаковую ли работу совершит рука, вдвигающая магнит. |
|
картинка |

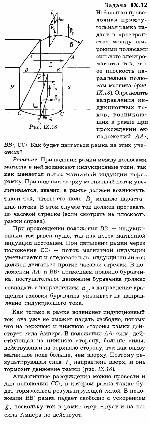

| 09-12 |
Небольшая проволочная прямоугольная рамка падает в пространстве между широкими полюсами сильного электромагнита так, что ее плоскость параллельна полюсам магнита (рис. IX. 18). Определить направления индукционных токов, возникающих в рамке при прохождении ею положений АА1, ВВ1, СC1. Как будет двигаться рамка на этих участках? |
|
картинка |
| 09-13 |
Проводники, изображенные на рис. IX.19, находятся в однородном магнитном поле, перпендикулярном плоскости чертежа. Когда поле начало уменьшаться (оставаясь однородным), в левом проводнике возникла ЭДС индукции У0. Определить ЭДС индукции в правом проводнике, если известны площади S0, S1 и S2. (Магнитные поля, созданные индукционными токами, не учитывать.) |
|
картинка |
| 09-14 |

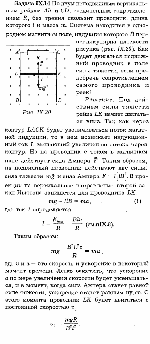

По двум неподвижным вертикальным рейкам АВ и CD, соединенным сопротивлением R, без трения скользит проводник, длина которого I L и масса m. Система находится в однородном магнитном поле, индукция которого В перпендикулярна плоскости рисунка (рис. IX 20). Как будет двигаться подвижный проводник в поле силы тяжести, если пренебречь сопротивлением самого проводника и реек? |
|
картинка |

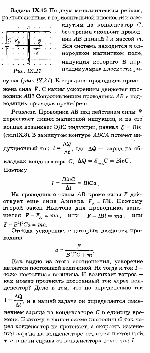

| 09-15 |
По двум металлическим рейкам, расположенным в горизонтальной плоскости и замкнутым на конденсатор С, без трения скользит проводник АВ длиной L и массой m. Вся система находится в однородном магнитном поле, индукция которого vektor В перпендикулярна плоскости рисунка (рис. IX.21). К середине проводника приложена сила vektor F. С каким ускорением движется проводник АВ ? Сопротивлением проводника АВ и подводящих проводов пренебречь. |
|
картинка |
| 09-16 |

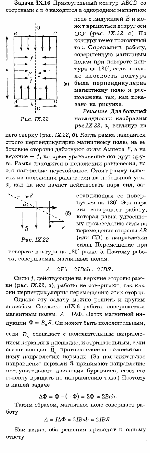

Прямоугольный контур ABCD со сторонами а и b находится в однородном магнитном поле с индукцией vektor В и может вращаться вокруг оси (рис. IX.22, а). По контуру течет постоянный ток. Определить работу, совершенную магнитным полем при повороте контура на 180°, если вначале плоскость контура была перпендикулярна магнитному полю и расположена так, как показано на рисунке. |
|
картинка |
| 09-17 |
В цепи, изображенной на рис. 1Х.23, ток меняется по закону I = alfa t . Определить разность потенциалов между точками А и В, полагая значения элементов R и L известными . |
|
картинка |
| 09-18 |
В схеме, изображенной на рис.IX.24, течет ток, меняющийся со временем. (Следует различатьток, меняющийся со временем, и переменный ток,меняющийся по гармоническому закону!) Определить заряд на конденсаторе С в тот момент, когда E0 = 50 В ; I = 0,1 А ; delta I / delta t = 400 А/с ; С = 1 0^-5 ф . |
|
картинка |
| 09-19 |
По участку ABC (рис. IX.25, а) протекает синусоидальный ток. На участке АВ амплитуда папряжения UAB = 30 В , а на Участке ВС - UBC = 40 В; Определить амплитуду напpяжения нa участке АС . |
|
картинка |
| 09-20 |
На участке АС в схеме, изображенной на puc.IX.25, а , сдвиг фаз между током и напряжением ф = 30°. Как изменится эта величина, если частота напряжения станет в два раза больше ? |
|
картинка |
| 09-21 |

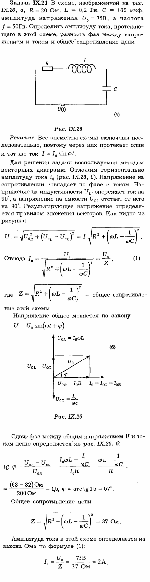

В схеме, изображенной на рис. IX.26, a , R = 20 Ом, L = 0,2 Гн, С = 100 мкф, амплитуда напряжения U0 = 75 В , а частота f = 50 Гц. Определить амплитуду тока, протекающего в этой схеме, разность фаз между напряжением и током и общее сопротивление цепи. |
|
картинка |
| 09-22 |
От середины катушки с большим числом витков и железным сердечником сделан отвод С (рис. IX.27). Между точками В и С подается один раз постоянное напряжение U0, а другой раз — переменное напряжение с амплитудой U0. Определить в обоих случаях напряжение между точками A и B . |
|
картинка |
| 10-01 |

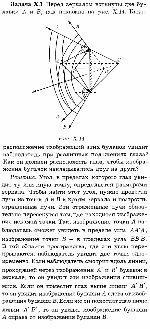

Перед зеркалом воткнуты две булавки А и В, как показано на рис. Х.14. Какое расположение изображений этих булавок увидит наблюдатель при различных положениях глаза? Как он должен расположить глаз, чтобы изображения булавок накладывались друг на друга ? |
|
картинка |
| 10-02 |
На стене висит зеркало высотой h = 1 м. Человек стоит на расстоянии а = 2 м от зеркала. Какова высота Н участка противоположной стены, который может видеть в зеркале человек, не изменяя положения головы? Стена находится на расстоянии b = 4 м от зеркала (рис. Х.15). |
|
картинка |
| 10-03 |
Какой наименьшей высоты должно быть плоское зеркало, укрепленное вертикально на стене, чтобы человек мог видеть свое отражение в нем во весь рост, не изменяя положения головы? На каком расстоянии от пола должен быть нижний край зеркала? |
|
картинка |

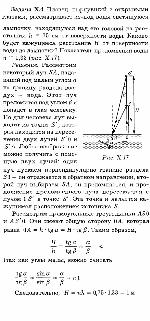

| 10-04 |
Пловец, нырнувший с открытыми глазами, рассматривает из - под воды светящуюся лампочку, находящуюся над его головой на расстоянии h = 75 см от поверхности воды. Каково будет кажущееся расстояние Н от поверхности воды до лампочки? Показатель преломления воды n = 1,33 (рис. Х.17). |
|
картинка |
| 10-05 |
На дне сосуда глубиной d, наполненного водой, лежит монета. На какой высоте h от поверхности воды следует поместить электрическую лампочку, чтобы ее изображение, даваемое лучами, отраженными от поверхности воды, совпадало с изображением монеты, даваемым преломленными лучами? Как можно непосредственным наблюдением по вертикали установить совпадение изображении лампочки и монеты ? |
|
картинка |
| 10-06 |
На дне водоема, имеющего глубину Н = 3 м, находится точечный источник света. Какой минимальный радиус R должен иметь круглый непрозрачный диск, плавающий на поверхности воды над источником, чтобы с вертолета нельзя было обнаружить этот источник света? Показатель преломления воды n = 1,33 (рис. Х.19). |
|
картинка |
| 10-07 |

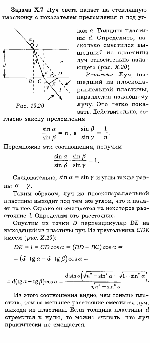

Луч света падает на стеклянную пластинку с показателем преломления n под углом аlfa . Толщина пластины d. Определить, насколько сместился вышедший из пластины луч относительно падающегo . |
|
картинка |

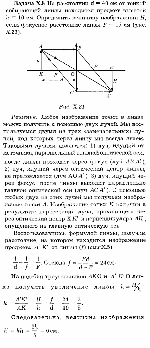

| 10-08 |
На расстоянии d = 40 см от тонкой собирающей линзы находится предмет высотой h = 10 см. Определить величину изображения H , если фокусное расстояние линзы F = 15 см (рис. Х.21). |
|
картинка |
| 10-09 |

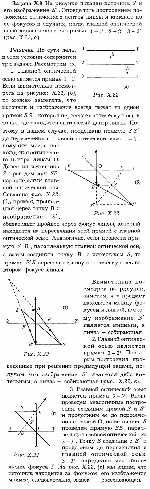

На рисунке показан источник S и его изображение S*. Определить построением положение оптического центра линзы и каждого из ее фокусов в случаях, когда главной оптической осью линзы являются прямые 1 — 1*, 2 — 2*, 3 — 3* (рис. Х.22, а). |
|
картинка |
| 10-10 |
Где следовало бы расположить предмет, чтобы собирающая линза дала его прямое изображение в натуральную величину ? |
|
картинка |
| 10-11 |
Построить изображение отрезка АВ, параллельного главной оптической оси собирающей линзы с заданным положением фокусов (рис. Х.24). |
|
картинка |
| 10-12 |

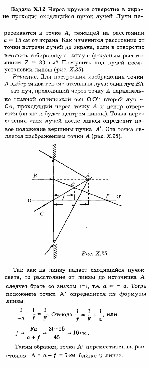

Через круглое отверстие в экране проходит сходящийся пучок лучей. Лучи пересекаются в точке А, лежащей на расстоянии а = 15 см от экрана. Как изменится расстояние от точки встречи лучей до экрана, если в отверстие вставить собирающую линзу с фокусным расстоянием F = 30 см? Построить ход лучей после установки линзы (рис. Х.25). |
|
картинка |
| 10-13 |
Точечный источник S находится на главной оптической оси за фокусом. Определить построением его изображение: а) в собирающей линзе, б) в рассеивающей линзе. |
|
картинка |
| 10-14 |
Найти построением положение светящейся точки, если известен ход двух лучей после их преломления в линзе (рис. Х.27). Один из этих лучей (луч 2) проходит через фокус. |
|
картинка |
| 10-15 |
Собирающая линза положена на плоское зеркало. Где нужно поместить точечный источник, чтобы изображение его, даваемое этой системой, было действительным и совпало с самим источником . (рис. Х.28)? |
|
картинка |
