10-04
|
Определите магнитную индукцию на расстоянии 2 м от длинного прямолинейного провода при силе тока в нем 10 А
|
|
картинка |
10-05
|

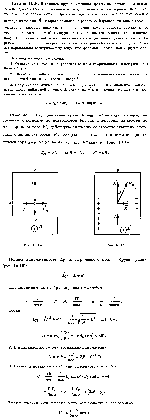

Электроны ускоряются в электронной пушке электрическим полем, проходя отрезок пути, напряжение на концах которого U = 10^3 В. Вылетев из пушки в точке Т, электроны движутся затем по прямой ТТ* (рис. 10.6). В точке М на расстоянии d = 5,0cм от точки Т находится мишень, причем прямая ТМ образует угол а = 60В° с прямой ТТ*. 1. Какой должна быть индукция В однородного магнитного поля, перпендикулярного плоскости рисунка, чтобы электроны, вылетевшие из пушки, попадали в мишень? 2. Какой должна быть индукци |
|
картинка |

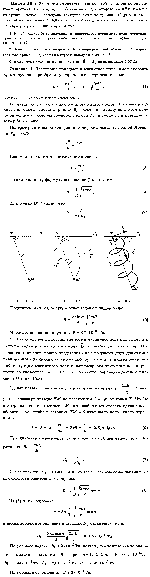

10-06
|

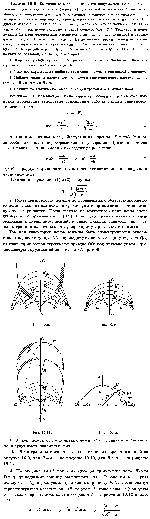

Из точки Q в одной плоскости испускается пучок положительных однозарядных ионов (заряд +е) одинаковой и постоянной массы т. Ионы, ускоренные напряжением U, отклоняются однородным магнитным полем, которое направлено перпендикулярно к плоскости распространения ионов. Индукция магнитного поля равна В. Границы магнитного поля должны быть такими, чтобы пучок ионов сходился в одной точке A (QA = 2а). Траектории ионов должны быть симметричными относительно линии, перпендикулярной к отрезку QA и проходяще |
|
картинка |
10-07
|

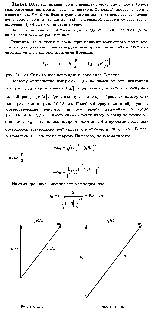

Заряженная частица попадает в среду, где на нее действует сила сопротивления, пропорциональная скорости. До полной остановки частица проходит путь S = 10 см. Если в среде имеется магнитное поле, перпендикулярное скорости частицы, то она при той же начальной скорости остановится на расстоянии l1 = 6 см от точки входа в среду. На каком расстоянии l2 от точки входа в среду остановилась бы частица, если бы поле было в два раза меньше
|
|
картинка |
10-08
|
В длинном бруске, имеющем форму разностороннего параллелепипеда (а>b>>c) и сделанном из полупроводникового материала InSb, течет ток I в направлении ребра а. Брусок находится в магнитном поле, направление вектора индукции В которого совпадает с ребром с. Переносчики тока в InSb — электроны, которые движутся в электрическом поле с напряженностью Е со средней скоростью v = uE (коэффициент и называется подвижностью электронов). При наличии магнитного поля необходимо учитывать действие силы Лоренца |
|
картинка |
10-09
|
Определите индуктивность цилиндрической катушки длиной 50 см из 1000 витков с площадью витка 10 см2
|
|
картинка |
10-10
|
Две катушки из сверхпроводящего провода индуктивностью 2*10^-2 Гн и 4*10^-2 Гн соединены параллельно. Каковы максимальные значения силы тока в катушках при соединении их концов с конденсатором электроемкостью 3 мкФ, заряженным до напряжения 100 В
|
|
картинка |
10-11
|
Контур из сверхпроводника индуктивностью L и площадью S вносится в однородное магнитное поле с индукцией В, плоскость контура перпендикулярна вектору В. Какова сила тока, возникающего при этом в контуре
|
|
картинка |
10-12
|
Два одинаковых полосовых магнита соединены противоположными полюсами. Для их разъединения оказывается необходимым приложить силу 100 Н. Какова индукция магнитного поля в небольшом зазоре между полюсами магнита? Площадь поперечного сечения магнита 2,5 см2
|
|
картинка |
10-13
|
На сверхпроводящий образец массой m, парящий над постоянным магнитом, кладут груз точно такой же массы. Во сколько раз необходимо увеличить индукцию поля, создаваемого магнитом, чтобы сверхпроводник с грузом парил на прежнем расстоянии от магнита
|
|
картинка |
10-14
|
По длинному сверхпроводящему соленоиду с индуктивностью L0 = 1 Гн, содержащему n = 200 витков, течет ток I0 = 0.1 А. Издали к соленоиду подносят замкнутый проводящий виток того же радиуса, что и витки соленоида; индуктивность витка L1 = 1*10^-3 Гн. Виток вставляют между витками соленоида соосно с ними. Как изменится ток, текущий по соленоиду? Каким будет ток витка
|
|
картинка |
10-15
|

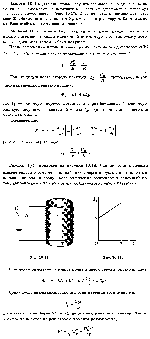

Для того чтобы получить две совершенно одинаковые катушки, их наматывают на немагнитный сердечник одновременно, используя сложенные вместе провода (рис. 10.17). Одну из катушек подключают через ключ К к батарейке с напряжением U0 вторую — к резистору R. Ключ замыкают. Рассчитайте мощность тока на резисторе
|
|
картинка |

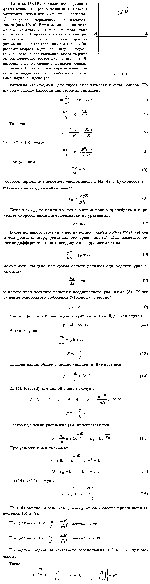

10-16
|
Металлическая рамка в форме буквы В«ПВ» расположена вертикально в однородном магнитном поле, вектор индукции В направлен перпендикулярно плоскости рамки (рис. 10.19). Вертикально вниз из состояния покоя начинает движение металлический стержень АВ. Стержень находится в электрическом контакте с вертикальными сторонами рамки, но движется вдоль них без трения. Определите скорость v движения стержня через t секунд после начала движения. Масса стержня т, электрическое сопротивление стержня R, расстоян |
|
картинка |
11-01
|
Из одинаковых резисторов с электрическим сопротивлением 1 Ом каждого составлена электрическая цепь (рис. 11.1). Каким будет электрическое сопротивление цепи между точками A и B при неограниченном увеличении числа звеньев цепи
|
|
картинка |
11-02
|
Двадцать точек соединены резисторами по r = 10 Ом, причем каждая точка соединена с любой другой одним резистором. Каково сопротивление R между любыми двумя точками
|
|
картинка |
11-03
|
На рисунке 11.5 представлен график зависимости силы тока от напряжения на нелинейном резисторе. Определите силу тока в цени при подключении этого резистора к источнику тока с ЭДС 10 В и внутренним сопротивлением 100 Ом
|
|
картинка |
11-04
|
Рабочее напряжение лампочки, вольтамперная характеристика которой приведена на рисунке 11.7, равно 3,5 В (кривая обрывается при напряжении 4  — лампочка перегорает). Две такие лампочки соединяют последовательно и подключают к мощному источнику напряжения 5 В. Чему равна сила тока в цени? Какой резистор R нужно подключить параллельно одной из лампочек, чтобы напряжение на другой составило 3,5 В? Перегорит ли какая-нибудь из лампочек, если этот резистор заменить еще одной такой же лампочкой
|
|
картинка |

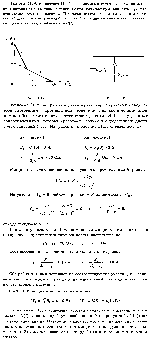

11-05
|
При конструировании лампы-вспышки применили нелинейный конденсатор (он заполнен диэлектриком, у которого диэлектрическая проницаемость зависит от напряженности ноля). График зависимости напряжения U от заряда q конденсатора приведен на рисунке 11.9. Конденсатор заряжают от батареи с U0 = 300 В через резистор с сопротивлением R = 10 кОм. Найти максимальную энергию вспышки. Оценить максимальное число вспышек за одну минуту. Считать, что при вспышке конденсатор полностью разряжается. Минимальное началь |
|
картинка |
11-06
|
На рисунке 11.11 приведен график зависимости напряжения на разрядном промежутке дугового разряда от тока. Дугу подключают к источнику постоянного напряжения последовательно с резистором. При каком максимальном значении сопротивления резистора дуга может гореть при напряжении источника U0 = 85 В
|
|
картинка |
11-07
|
При увеличении силы тока напряжение на разрядном промежутке дугового разряда уменьшается, стремясь при больших значениях силы тока к некоторому постоянному значению. Электрическую дугу включили в сеть последовательно с некоторым балластным резистором. Вольтамперная характеристика зависимости напряжения от тока такой цени — на рисунке 11.13. Выполните следующие задания: 1. Постройте вольтамперную характеристику дуги без балластного резистора. 2. Используя полученную вольтамперную характеристику |
|
картинка |

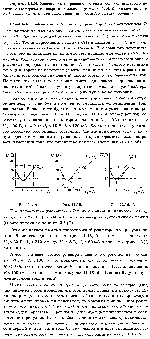

11-08
|
Зависимость напряжения от силы тока для некоторого источника электрической энергии показана на рисунке 11.15. Определите силу тока I и напряжение Uн при подключении резистора R к выходу источника
|
|
картинка |
11-09
|
На рисунке 11.17 приведена зависимость напряжения источника питания от силы тока нагрузки. Найти максимальную мощность WR, которую можно получить в нагрузке. При каком сопротивлении нагрузки она достигается? Для чего может понадобиться такой источник питания и как практически осуществить такую зависимость U(I)
|
|
картинка |

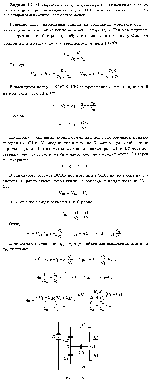

11-10
|
Определите заряд конденсатора C3, включенного в электрическую цепь, представленную на рисунке 11.19, если внутреннее сопротивление батареи можно считать бесконечно малым
|
|
картинка |
11-11
|
Определите, какой заряд dq протечет через ключ К при его замыкании (рис. 11.20)
|
|
картинка |
11-12
|
Аккумулятор с ЭДС, равной 9 В, и внутренним сопротивлением 0,2 Ом заряжается от генератора с ЭДС 12 В и внутренним сопротивлением 0,1 Ом. Параллельно аккумулятору включена электрическая лампа сопротивлением 2 Ом. Определите силу тока в цепи генератора и в цепи лампы
|
|
картинка |
11-13
|
Схема, изображенная на рисунке 11.22, состоит из двух одинаковых резисторов R2 и R3 сопротивлением R каждый и двух одинаковых нелинейных резисторов R1 и R4, вольтамперная характеристика которых имеет вид U = аI2 (где а — известный постоянный коэффициент). При каком напряжении источника питания U0 сила тока через гальванометр равна нулю
|
|
картинка |

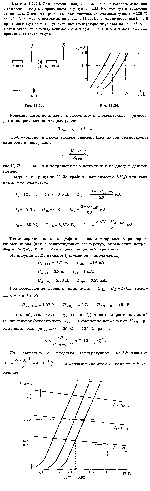

11-14
|
Для получения напряжения, значение которого мало зависит от температуры, собрана схема но рисунку 11.23. Вольтамперные характеристики диода Д при трех различных температурах окружающей среды t1 = 125 В°С
|
|
картинка |
11-15
|
Электродвигатель постоянного тока с независимым возбуждением (или с постоянным магнитом) поднимает груз со скоростью v1 при помощи нити, наматывающейся па вал двигателя. В отсутствие груза невесомая пить поднимается со скоростью v0. С какой скоростью 02 будет опускаться тот же груз, если в цепи якоря произойдет замыкание, в результате которого обмотка якоря окажется замкнутой накоротко? Трением в подшипниках пренебречь
|
|
картинка |

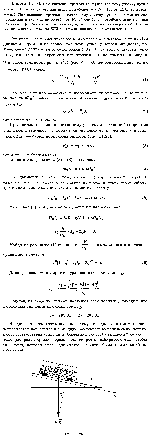

11-16
|
При движении трамвая по горизонтальному участку пути с некоторой скоростью его двигатель потребляет ток I1 = 100 А. КПД двигателя h = 0,9. При движении трамвая по наклонному участку пути вниз с той же скоростью двигатель тока не потребляет. Какой ток будет потреблять двигатель при движении трамвая по тому же участку пути вверх с той же скоростью? При решении задачи учесть, что КПД двигателя зависит от потребляемого тока
|
|
картинка |
12-01
|
Цепь состоит из последовательно соединенных конденсатора электроемкостью С = 2 мкФ, катушки индуктивностью L = 0,51 Гн и электрическим сопротивлением Е = 100 Ом. Определите действующее значение силы тока в цепи, если к ней подводится переменное напряжение U = 220 В (действующее значение) с частотой v = 50 Гц. Определите действующие значения напряжения на отдельных элементах цепи, силу тока в цепи и cos ф, где ф — сдвиг по фазе между колебаниями силы тока и напряжения. Рассчитайте, при какой электроемкос |
|
картинка |
