| 573 |
Конденсатор емкость С = 100 мкФ заряжают постоянным током через резистор, сопротивление которого R = 100 кОм. Через какое время после начала зарядки энергия, запасенная в конденсаторе, станет равной энергии, выделенной в резисторе
|
под заказ |
нет | | 574
|

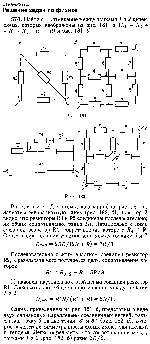

Найти сопротивление между точками 1 и 2 цепей, схемы которых изображены на рис. , a (R1 = R2 = R3 = R4 = R5 = R) и рис. , б
|
|
картинка | | 575
|
Имеется моток медной проволоки, площадь поперечного сечения которой S = 0,10 мм2. Масса всей проволоки m = 0,30 кг. Определить сопротивление проволоки. Удельное сопротивление меди р = 0,017 *10^~6 Ом • м, плотность D = 8,9 * 10^3 кг/м3
|
|
картинка | | 576
|
Амперметр, предназначенный для измерения силы тока не более Iа = 20 мА, необходимо использовать для измерения силы тока до I = 0,5 А. Рассчитать сопротивление шунта Rш, если сопротивление амперметра Ra = 5 Ом
|
|
картинка | | 577
|
Вольтметр, рассчитанный на измерение напряжений до Uв = 30 В, имеет внутреннее сопротивление Rв = 3,0 кОм. Найти сопротивление Rд„ добавочного резистора
|
|
картинка | | 578
|
При температуре t1 = 20 В°С сопротивление платиновой проволоки R1 = 20 Ом, а при температуре t2 = 500 В°С R2 = 59 Ом. Найти значение температурного коэффициента сопротивления платины
|
|
картинка | | 579
|

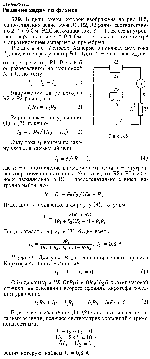

В цепи, схема которой изображена на рис , сопротивления резисторов Rl, R2, R3 равны соответственно 2, 4 и 6 Ом; ЭДС источника тока E = 10 В, его внутреннее сопротивление г = 0,4 Ом. Что покажет амперметр? Сопротивлением амперметра пренебречь
|
|
картинка | | 580
|
Несколько источников тока соединены так, как показано на рис. . Каковы показания амперметра и вольт метра? Сопротивление вольтметра считать бесконечно большим. Сопротивлением амперметра и соединительных.проводов пренебречь. Рассмотреть два случая: когда все источники тока одинаковы и когда они имеют различные ЭДС и различные внутренние сопротивления
|
|
картинка | | 581
|
В цепи, схема которой приведена на рис. , сопротивления резисторов Rl, R2, R3 - соответственно R1 = R2 = 2 Ом, R3 = 5 Ом, ЭДС источника E = 34 В, его внутреннее сопротивление г = 1 Ом, емкость конденсатора С = 20 мкФ. Определить, какой заряд q пройдет через ключ К при его замыкании
|
|
картинка | | 582
|
ЭДС батареи E = 16 В, внутреннее сопротивление г = 3,0 Ом. Найти сопротивление внешней части цепи, если известно, что в ней выделяется мощность Р1 = 16 Вт. Определить КПД батареи
|
|
картинка | | 583
|
ЭДС источника тока E = 1,6 В, его внутреннее сопротивление г = 0,5 Ом. Чему равен КПД источника при силе тока I = 2,4 А
|
|
картинка | | 584
|
В цепи, схема которой дана на рис. , ЭДС и внутреннее сопротивление первого источника тока - соответственно E1 = 2 В и г1 = 1 Ом, второго источника -E2 = 1 В и г2 = 0,5 Ом. Сопротивление внешнего участка цепи R = 3,5 Ом. Найти силу тока в цепи и напряжение на зажимах каждого источника
|
|
картинка | | 585
|
Батарея, состоящая из двух одинаковых параллельно соединенных элементов с ЭДС E = 2 В, замкнута резистором, сопротивление которого R = 1,4 Ом. Внутренние сопротивления элементов r1 = 1 Ом и г2 = 1,5 Ом. Найти силу тока в каждом элементе и во всей цепи
|
|
картинка | | 586
|
К разноименным полюсам батареи, ЭДС которой E = 120 В и внутреннее сопротивление г = 10 Ом, подключены два провода с одинаковыми сопротивлениями R = 20 Ом. Свободные концы проводов и их середины соединены друг с другом через две лампочки сопротивлением R = 200 Ом каждая. Найти силу тока, идущего через батарею, и силы токов, проходящих через лампочки
|
|
картинка | | 587
|
К источнику, ЭДС которого E = 18 В и внутреннее сопротивление г = 0,5 Ом, подключены три одинаковых проводника сопротивлением R = 4,5 Ом каждый, соединенных по схеме, показанной на рис. , а. Сопротивлением соединительных проводов АС и BD пренебречь. Определить силы токов, проходящих через каждый проводник
|
|
картинка | | 588
|
Два элемента, ЭДС которых E1 = 6 В и E2 = 12 В и внутренние сопротивления г1 = 0,2 Ом и г2 = 0,5 Ом, соединены параллельно и замкнуты на резистор сопротивлением R = 4 Ом (рис. ). ^___ Найти силу тока в каждом элементе и в резисторе
|
|
картинка | | 589
|

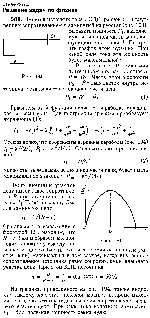

Имеется источник тока с ЭДС, равной E, и внутренним сопротивлением г, замкнутый на реостат (рис. ). Выразить мощность Р1, выделяе мую во внешней части цепи, как функцию силы тока I. Постро ить график этой функции. При _ какой силе тока эта мощность будет максимальной
|
|
картинка | | 590
|
Нагреватель кипятильника состоит из четырех секций. Сопротивление каждой секции R = 1 Ом. Нагреватель питается от аккумуляторной батареи, ЭДС которой E = 8 В и внутреннее сопротивление г = 1 Ом. Как следует подключить элементы нагревателя, чтобы вода в кипятильнике нагрелась в максимально короткий срок? Каковы при этом полная мощность, расходуемая аккумулятором, и его КПД
|
|
картинка | | 591
|
ЭДС батареи E = 12 В. Наибольшая сила тока, которую может дать батарея, Im = 10 А. Определить максимальную мощность, которая может выделяться во внешней цепи
|
|
картинка | | 592
|
Электрическая плитка имеет сопротивление R = 50 Ом и питается от сети, напряжение которой U = 220 В. КПД плитки n = 0,8. Сколько времени надо нагревать на этой плитке лед массой m = 2 кг, взятый при температуре Т1 = 263 К, чтобы превратить его в воду, а полученную воду довести до кипения и превратить в пар? Удельная теплоемкость льда c1 = 2,1 * 10^3 Дж/(кг • К), удельная теплота плавления льда L = 3,3 * 10^5 Дж/кг, удельная теплоемкость воды с2 = 4,19 • 10^3 Дж/(кг * К), удельная теплота пар |
|
картинка | | 593
|
Два потребителя, сопротивления которых R1 и R2, подключаются к сети постоянного тока первый раз параллельно, а , второй последовательно. В каком случае потребляется большая мощность от сети? Отдельно рассмотреть случай, когда R1 = R2
|
|
картинка | | 594
|
Обмотка электродвигателя постоянного тока сделана из провода общим сопротивлением R = 2 Ом. По обмотке работающего двигателя, включенного в сеть с напряжением U = 110 В, идет ток силой I = 10 А. Какую мощность потребляет двигатель? Каков КПД двигателя
|
|
картинка | | 595
|
Замкнутая цепь состоит из источника тока, ЭДС которого E и внутреннее сопротивление г, и реостата (см. рис. ). Построить графики зависимости силы тока в цепи и напряжения на зажимах источника от внешнего сопротивления R
|
|
картинка | | 596
|

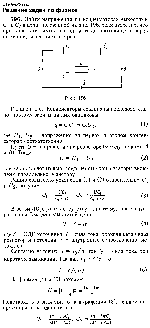

Найти напряжения на конденсаторах емкостями С1 и С2 в цепи, показанной на рис. , если известно, что при коротком замыкании сила тока, проходящего через источник, возрастает в n раз
|
|
картинка | | 597
|
Через двухэлектродную лампу (диод) с плоскими электродами идет ток силой I = 10 мА. Напряжение на лампе U = 100 В. С какой силой действуют на анод лампы падающие на него электроны, если скорость их вблизи катода равна нулю? Отношение заряда электрона к его массе е/mе = 1,76 * 10^11 Кл/кг
|
|
картинка | | 598
|
Резистор и конденсатор соединены последовательно с аккумулятором; при этом заряд на обкладках конденсатора q1 = 60 * 10^-5 Кл. Если же резистор и конденсатор подключить к аккумулятору параллельно, то заряд на обкладках конденсатора q2 = 40 * 10-5 Кл. Найти внутреннее сопротивление аккумулятора, если сопротивление резистора R = 45 Ом
|
|
картинка | | 599
|
Дуговая лампа горит под напряжением U = 80 В и потребляет мощность Р = 800 Вт. На сколько повысится температура подводящих проводов через промежуток времени t = 1 мин после включения лампы, если проводка выполнена медным проводом, площадь поперечного сечения которого S = 4 мм2? Половина выделившегося количества теплоты отдается окружающей среде. Удельное сопротивление меди р = 1,7 * 10^-8 Ом • м, плотность меди D = 8,9 * 10^3 кг/м3, удельная теплоемкость с = 395 Дж/(кг * К)
|
|
картинка | | 600
|
Источник тока, ЭДС которого E и внутреннее сопротивление г, замкнут на внешнюю цепь. При изменении ее сопротивления сила тока I в цепи также изменяется. Найти зависимость КПД источника от силы тока I. Начертить график этой зависимости
|
|
картинка | | 601
|
В цепи, схема которой изображена на рис. , тепловая мощность, выделяемая во внешней цепи, одинакова при замкнутом и разомкнутом ключе К. Определить внутреннее сопротивление источника, если R1 = 12 Ом, R2 = 4 Ом
|
|
картинка | | 602
|
Батарея аккумуляторов замкнута резистором, параллельно которому присоединен конденсатор емкостью С = 10 мкФ (рис. ). Определить ЭДС батареи, если заряд на конденсаторе q = 4,6 х х 10^-4 Кл, а в резисторе выде ляется мощность Р = 23 Вт и известно, что сила тока при коротком замыкании батареи I0 = 5,0 А
|
|
картинка |
|
