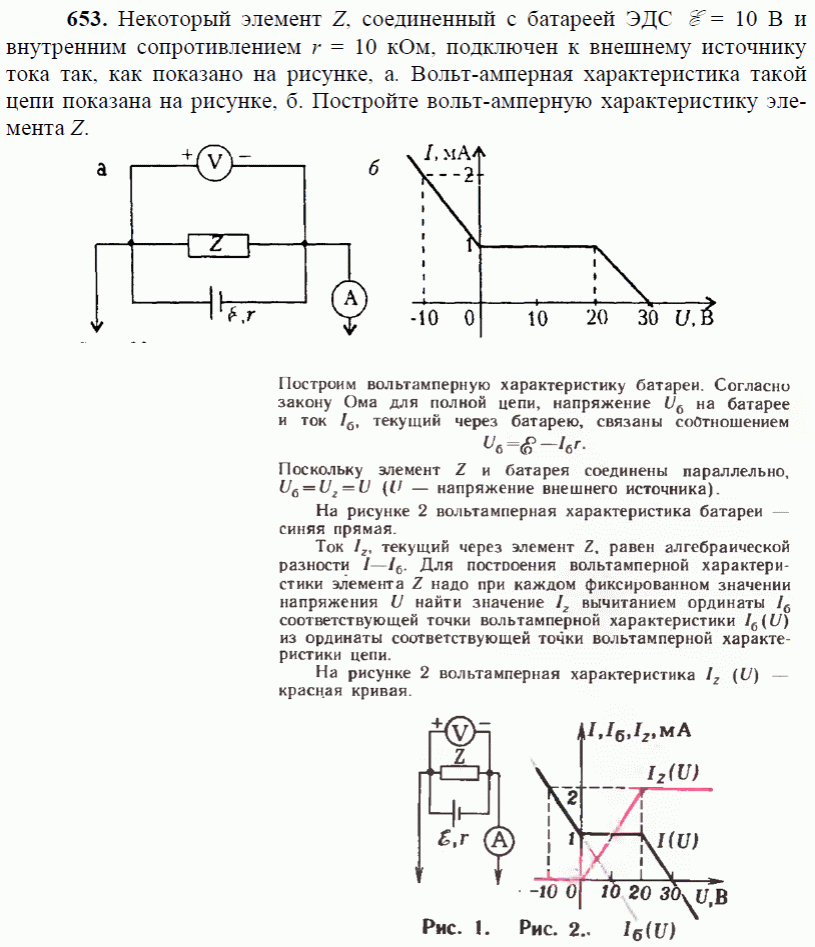

Некоторый элемент Z, соединенный с батареей ЭДС E = 10 В и внутренним сопротивлением r = 10 кОм, подключен к внешнему источнику тока так, как показано на рисунке, а. Вольт-амперная характеристика такой цепи показана на рисунке, б. Постройте вольт-амперную характеристику элемента Z.Условие задачи Новый поиск (в том числе 6000 задач бесплатно) |
