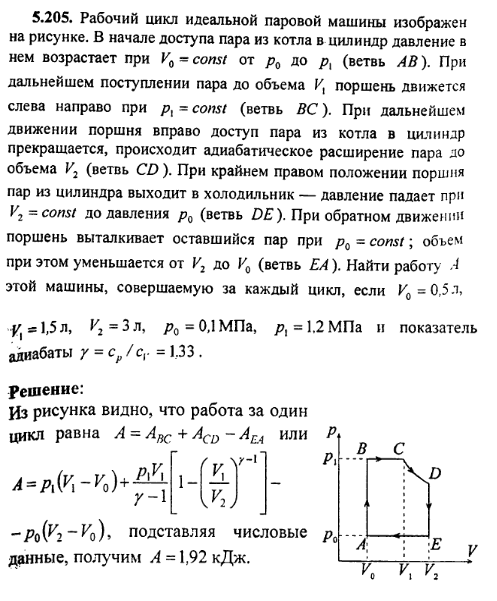

Рабочий цикл идеальной паровой машины изображен на рис. 9. В начале доступа пара из котла в цилиндр давление в нем возрастает при V0 = const от р0 до р1 (ветвь AВ). При дальнейшем поступлении пара до объема V1 поршень движется слева направо при р1 = const (ветвь ВС). При дальнейшем движении поршня вправо доступ пара из котла в цилиндр прекращается, происходит адиабатическое расширение пара до объема V2 (ветвь CD). При крайнем правом положении поршня пар из цилиндра выходит в холодильник — давлениУсловие задачи Новый поиск (в том числе 6000 задач бесплатно) |
