Условие |
Решение
|
Наличие |
| 421 |
При включении шунта сопротивлением 100 ом параллельно измерительному прибору стрелка отклоняется на всю шкалу при токе во внешней цепи 3 а. При включении добавочного сопротивления 300 ом к не-зашунтированному гальванометру шкала прибора становится в четыре раза грубее, чем без добавочного сопротивления и шунта. Какой шунт надо взять для того, чтобы стрелка отклонялась на всю шкалу при токе во внешней цепи 7,5 а?
|
|
картинка |
| 422 |
В схему, указанную на рис., включены два микроамперметра и два одинаковых вольтметра. Показания микроамперметров h - 100 мка, h = 99 мка; показание вольтметра . Найти показание вольтметра W Сопротивлением проводов пренебречь.
|
|
картинка |
| 423 |
В схеме, изображенной на рис., значения сопротивлений и э. д. с. батареи неизвестны. Вольтметр с неизвестным внутренним сопротивлением подключают сначала к сопротивлению затем к и, наконец, к R. При этом вольтметр дает показания Пренебрегая внутренним сопротивлением батареи, определить падение напряжения на сопротивлениях при отключенном вольтметре.
|
|
картинка |
| 424 |
Какое количество аккумуляторов нужно соединить последовательно, чтобы получить в цепи ток 4 а при разности потенциалов на полюсах батареи 220 в? Э. д. с. каждого аккумулятора 2 в, внутреннее сопротивление
|
|
картинка |
| 425 |
По медному проводу сечением . Найти среднюю скорость v упорядоченного движения электронов вдоль проводника, если считать, что на каждый атом меди приходится один электрон проводимости. Атомный вес меди плотность
|
|
картинка |
| 426 |
Плоский конденсатор с расстоянием между пластинами d, заполненный средой с диэлектрической проницаемостью и удельным сопротивлением р, включен в цепь батареи э. д. с. равной (о, с внутренним сопротивлением . Чему равна напряженность электрического поля конденсатора, если его емкость равна С?
|
|
картинка |
| 427 |
Два плоских воздушных конденсатора с емкостями соединены последовательно и подключены к батарее, э. д. с. которой равна . Определить, какие разности потенциалов будут на конденсаторах, если их заполнить веществами с удельными сопротивлениями и диэлектрическими проницаемостями соответственно.
|
|
картинка |
| 428 |
Воздух в пространстве между пластинами плоского конденсатора, размеры которого ионизуется рентгеновскими лучами так, что в 1 см3 образуется 109 пар ионов в секунду. Пластины конденсатора соединены с источником напряжения 1300 в через сопротивление Такое же сопротивление включено параллельно конденсатору (рис.). Какой ток протекает через источник? (Можно считать, что ионы достигают пластин конденсатора, не успев рекомбинировать, и что заряд каждого иона равен заряду одного электрона.)
|
|
картинка |
| 429 |
Три одинаковых медных кольца радиусом а соединены между собой так, как показано на рис., Определить сопротивление полученной таким образом фигуры, если внешняя разность потенциалов подведена к точкам А и В. Диаметр проволоки d. Удельное сопротивление меди р,
|
|
картинка |
| 430 |
Пять одинаковых никелевых прутьев длины I соединены между собой в виде звезды (рис.). Точками соединения каждый прут делится на три равные части (АВ = BD = DE и т. д.). Определить сопротивление этой фигуры между точками А и F. Площадь поперечного сечения прута равна , удельное сопротивление никеля р.
|
|
картинка |
| 431 |
Сопротивление одного ребра проволочного куба . Каково будет сопротивление R между вершинами, лежащими на пространственной диагонали куба?
|
|
картинка |

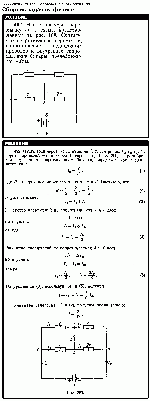

| 432 |
Найти ток через перемычку в схеме, представленной на рис. Считать, что сопротивление перемычки, сопротивление подводящих проводов и внутреннее сопротивление батареи пренебрежимо малы.
|
|
картинка |

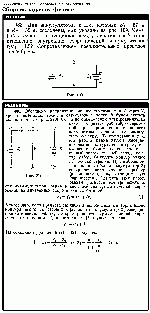

| 433 |
Два аккумулятора, э. д. с. которых , соединены, как указано на рис. Чему равна разность потенциалов между точками , если отношение внутренних сопротивлений аккумуляторов Сопротивлением соединительных проводов пренебречь.
|
|
картинка |
| 434 |
Две батареи с э. д. с. включены, как указано на рис. При каком соотношении между внутренними сопротивлениями батареи ток через гальванометр не пойдет? Сопротивлением подводящих проводов пренебречь.
|
|
картинка |
| 435 |
Две батареи с э. д. с. и внутренними сопротивлениями включены, как указано на рис. Пренебрегая сопротивлением подводящих проводов, найти ток через перемычку Сопротивление перемычки считать равным нулю.
|
|
картинка |
| 436 |
В цепи, указанной на рис., При каком R3 можно подобрать такое , чтобы ток через гальванометр был равен нулю? Электродвижущие силы батарей одинаковы. Внутренним сопротивлением батарей пренебречь.
|
|
картинка |
| 437 |
В схеме, изображенной на рис., величины э. д. с батарей, их внутренние сопротивления сопротивление R и емкость С заданы. Определить заряд конденсатора.
|
|
картинка |
| 438 |
Определить разность потенциалов на конденсаторе С в схеме, изображенной на рис. Величины сопротивлений, э. д. с. батарей и их полярность указаны на рисунке. Внутренними сопротивлениями батарей пренебречь. Какой знак будет иметь заряд на верхней пластине конденсатора?
|
|
картинка |
| 439 |
Какой заряд протечет через гальванометр G в схеме, показанной на рис., если замкнуть ключ ? Здесь - емкости конденсаторов, - сопротивления внутреннее сопротивление батареи. При каком соотношении между параметрами схемы заряд через гальванометр при замыкании ключа не будет протекать?
|
|
картинка |
| 440 |
Определить разность потенциалов на конденсаторе С в схеме, изображенной на рис. Величины сопротивлений, э. д. с. батарей и их полярность указаны на рисунке. Внутренними сопротивлениями батарей пренебречь. Какой знак будет иметь заряд на верхней пластине конденсатора
|
|
картинка |
| 441 |
Электрический чайник имеет две обмотки. При включении одной из них чайник вскипает через 10 мин, при включении другой - через 15 мин. Через сколько времени чайник вскипит, если эти обмотки включить вместе: а) параллельно, б) последовательно?
|
|
картинка |
| 442 |
Нагреватель кипятильника состоит из четырех секций, каждая из которых имеет сопротивление 1 ом. Нагреватель питают от аккумуляторной батареи с э. д. с, равной 8 в, и внутренним сопротивлением 1 ом. Как нужно включить элементы нагревателя, чтобы вода в кипятильнике нагревалась быстрее? Какова при этом мощность, расходуемая аккумулятором?
|
|
картинка |
| 443 |
Проволочное кольцо включено в цепь, в которой течет ток 9 а. Контакты делят длину кольца в отношении 1 : 2. При этом в кольце выделяется мощность 108 вт. Какая мощность выделялась бы (при том же токе во внешней цепи), если бы контакты были расположены по диаметру кольца?
|
|
картинка |
| 444 |
Аккумулятор с внутренним сопротивлением 0,08 ом при токе 4 а отдает во внешнюю цепь 8 вг. Какую мощность отдаст он во внешнюю цепь при токе 6 а?
|
|
картинка |
| 445 |
Мощность, рассеиваемая на сопротивлении , подсоединенном к батарее, равна W. Чему равна э. д. с. батареи, если эта мощность не изменилась при замене
|
|
картинка |
| 446 |
Параллельно сопротивлению R, подключенному к батарее, включили неизвестное сопротивление. Оказалось, что мощность, выделяемая на внешнем участке цепи, не изменилась. Определить величину неизвестного сопротивления. Внутреннее сопротивление батареи равно г.
|
|
картинка |
| 447 |
Напряжение в сети, измеренное до включения нагрузки, равно 120 в. При включении лампочки с номинальной мощностью 100 вт напряжение упало до Какой номинальной мощности электроплитку включили параллельно лампочке, если напряжение лампочке упало до 90 е? Лампочка и плитка рассчитаны на одинаковое напряжение. Изменением сопротивления лампочки и плитки при изменении накала пренебречь.
|
|
картинка |
| 448 |
При включении в сеть электроплитки с номинальной (т. е. при нормальном напряжении в сети) мощностью 300 вт фактически выделяющаяся мощность равна 250 вт. Какая мощность будет выделяться в двух таких плитках, одновременно включенных параллельно в эту сеть? Изменением сопротивления плиток пренебречь.
|
|
картинка |
| 449 |
Какой ток пойдет по подводящим проводам при коротком замыкании, если на двух плитках с сопротивлением в выделяется при поочередном включении одинаковая мощность
|
|
картинка |
| 450 |
Какими должны быть выбраны сопротивления в схеме, показанной на рис., для того, чтобы напряжение на нагрузке Ro было в а раз меньше напряжения на той же нагрузке при непосредственном подключении ее к зажимам батареи, а мощность, расходуемая батареей, равнялась мощности, расходуемой при непосредственном подключении?
|
|
картинка |
