Условие |
Решение
|
Наличие |
2-184 |
Резистор с сопротивлением R и нелинейное сопротивление, вольт-амперная характеристика которого U = a·sqrt(I), где а — постоянная, соединены последовательно и подключены к напряжению U0. Найти ток в цепи. |
под заказ |
нет |
2-185 |
На рис. 2.40 показана вольт-амперная характеристика разрядного промежутка дугового разряда. Найти максимальное сопротивление резистора, соединенного последовательно с дугой, при котором дуга еще будет гореть, если эту систему подключить к напряжению U0 = 85 В. |
под заказ |
нет |
2-186 |
В схеме (рис. 2.41) E1 = 1,0 В, e2 = 2,5 В, R1 = 10 Ом, R2 = 20 Ом. Внутренние сопротивления источников пренебрежимо малы. Найти разность потенциалов фА - фB между обкладками конденсатора С. |
под заказ |
нет |
2-187 |
В схеме (рис. 2.42) E = 5,0 В, R1 = 4,0 Ом, R2 = 6,0 Ом. Внутреннее сопротивление источника R = 0,10 Ом. Найти токи, текущие через сопротивления R1 и R2. |
под заказ |
нет |
2-188 |
С помощью потенциометра (рис. 2.43) можно менять напряжение U, подаваемое на некоторый прибор с сопротивлением R. Потенциометр имеет длину l, сопротивление R0 и находится под напряжением U0. Найти зависимость U(x). Исследовать отдельно случай R >> R0. |
под заказ |
нет |
2-189 |
Найти ЭДС и внутреннее сопротивление источника, эквивалентного двум параллельно соединенным элементам с ЭДС E1 и E2 и внутренними сопротивлениями R1 и R2. |
|
картинка |
2-190 |
Найти значение и направление тока через резистор с сопротивлением R в схеме (рис. 2.44), если E1 = 1,5 В, E2 = 3,7 В, R1 = 10 Ом, R2 = 20 Ом, R = 5,0 Ом. Внутренние сопротивления источников пренебрежимо малы. |
под заказ |
нет |

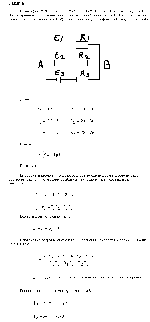

2-191 |
В схеме (рис. 2.45) E1 = 1,5 В, E2 = 2,0 В, E3 = 2,5 В, R1 = 10 Ом, R2 = 20 Ом, R3 = 30 Ом. Внутренние сопротивления источников пренебрежимо малы. Найти: а) ток через резистор с сопротивлением R1; б) разность потенциалов фA - фB между точками A и B. |
|
картинка |
2-192 |
Найти ток через резистор с сопротивлением R в схеме ( Рис. 2. 46). Внутренние сопротивления источников пренебрежимо малы. |
под заказ |
нет |
2-193 |
Найти разность потенциалов фА - фB между обкладками конденсатора С схемы (рис. 2.47). Внутренние сопротивления источников пренебрежимо малы. |
|
картинка |

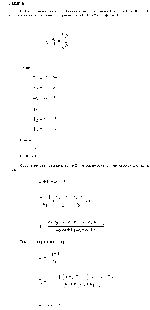

2-194 |
Найти ток через резистор R1 участка цепи (рис. 2.48), если R1 = 10 Ом, R2 = 20 Ом, R3 = 30 Ом и потенциалы точек 1, 2, 3 равны ф1 = 10 В, ф2 = 6 В, ф3 = 5 В. |
|
картинка |
2-195 |
Между точками A и B цепи (рис. 2.49) поддерживают напряжение U = 20 В. Найти ток и его направление в участке 1—2, если R1 = 5,0 Ом и R2 = 10 Ом. |
под заказ |
нет |
2-196 |
В схеме ( Рис. 2.50) найти сопротивление между точками A и В, если R1 = 100 Ом и R2 = 50 Ом. |
под заказ |
нет |
2-197 |
Найти зависимость от времени напряжения на конденсаторе С (рис. 2.51) после замыкания в момент t = 0 ключа К. |
под заказ |
нет |
2-198 |
Сколько теплоты выделилось в спирали с сопротивлением R = 75 Ом при прохождении через нее количества электричества q = 100 Кл, если ток в спирали: а) линейно убывал до нуля в течение dt = 50 с; б) монотонно убывал до нуля так, что через каждые dt = 2,0 с он уменьшался вдвое? |
|
картинка |
2-199 |
К источнику постоянного напряжения с внутренним сопротивлением R0 подключили три одинаковых резистора, каждый сопротивлением R, соединенных между собой, как показано на рис. 2.52. При каком значении R тепловая мощность, выделяемая на этом участке, максимальна? |
|
картинка |
2-200 |
Убедиться, что распределение тока в параллельно соединенных резисторах с сопротивлениями R1 и R2 соответствует минимуму выделяемой на этом участке тепловой мощности. |
под заказ |
нет |
2-201 |
Аккумулятор с ЭДС E = 2,6 В, замкнутый на внешнее сопротивление, дает ток I = 1,0 А. При этом разность потенциалов между его полюсами U = 2,0 В. Найти тепловую мощность, выделяемую в аккумуляторе, и мощность, которую развивают в нем электрические силы. |
под заказ |
нет |
2-202 |
Электромотор постоянного тока подключили к напряжению U. Сопротивление обмотки якоря равно R. При каком токе через обмотку полезная мощность мотора будет максимальной? Чему она равна? Каков при этом КПД мотора? |
|
картинка |
2-203 |
Лампочку, параллельно соединенную с резистором, сопротивление которого R = 2,0 Ом, подключили к источнику с ЭДС E = 15 В и внутренним сопротивлением Ri = 3,0 Ом. Найти мощность, выделяемую на лампочке, если зависимость тока от напряжения на ней имеет вид, показанный на рис. 2.53. |
под заказ |
нет |

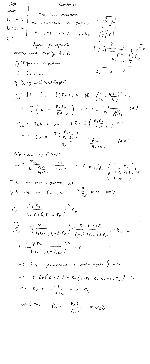

2-204 |
В схеме (рис. 2.54) R1 = 20 Ом и R2 = 30 Ом. При каком сопротивлении Rx выделяемая на нем тепловая мощность практически не будет зависеть от малых изменений этого сопротивления? Напряжение между точками A и Б постоянное. |
|
картинка |
2-205 |
В схеме (рис. 2.55) известны R1, R2, E1 и E2. Внутренние сопротивления источников пренебрежимо малы. При каком сопротивлении R выделяемая на нем тепловая мощность максимальна? Чему она равна? |
|
картинка |
2-206 |
Конденсатор емкости С = 5,00 мкФ подключили к источнику постоянной ЭДС E = 200 В (рис. 2.56). Затем переключатель K перевели с контакта 1 на контакт 2. Найти количество теплоты, выделившееся на резисторе с сопротивлением R1 = 500 Ом, если R2 = 330 Ом. |
под заказ |
нет |
2-207 |
Между обкладками плоского конденсатора помещена параллельно им металлическая пластинка, толщина которой составляет h = 0,60 зазора между обкладками. Емкость конденсатора в отсутствие пластинки С = 20 нФ. Конденсатор подключили к источнику постоянного напряжения U = 100 В и пластинку извлекли из конденсатора. Найти: а) приращение энергии конденсатора; б) механическую работу, совершенную против электрических сил при извлечении пластинки. |
под заказ |
нет |
2-208 |
Стеклянная пластинка целиком заполняет зазор между обкладками плоского конденсатора, емкость которого в отсутствие пластинки С = 20 нФ. Конденсатор подключили к источнику постоянного напряжения U = 100 В и пластинку извлекли из зазора. Найти приращение энергии конденсатора и механическую работу, совершенную против электрических сил при извлечении пластинки. |
под заказ |
нет |
2-209 |
Цилиндрический конденсатор, подключенный к источнику постоянного напряжения U, касается своим торцом поверхности воды (Рис. 2. 57). Расстояние d между обкладками конденсатора значительно меньше их среднего радиуса. Найти высоту h, на которой установится уровень воды между обкладками конденсатора. Капиллярными явлениями пренебречь. |
под заказ |
нет |
2-210 |
Радиусы обкладок сферического конденсатора равны а и b, причем а < b. Пространство между обкладками заполнено однородным веществом диэлектрической проницаемости e с удельным сопротивлением р. Первоначально конденсатор не заряжен. В момент t = 0 внутренней обкладке сообщили заряд q0. Найти: а) закон изменения во времени заряда на внутренней обкладке; б) количество теплоты, выделившейся при растекании заряда. |
|
картинка |
2-211 |
Обкладкам конденсатора емкости С = 2,00 мкФ сообщили разноименные заряды q0 = 1,00 мКл. Затем обкладки замкнули через сопротивление R = 5,0 МОм. Найти: а) заряд, прошедший через это сопротивление за t = 2,00 с; б) количество теплоты, выделившейся в сопротивлении за то же время. |
под заказ |
нет |

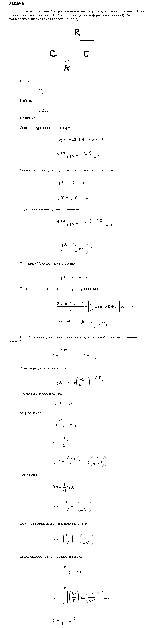

2-212 |
В схеме, показанной на рис. 2.58, один конденсатор зарядили до напряжения U0 и в момент t = 0 замкнули ключ K. Найти: а) ток в цепи как функцию времени I(t); б) количество выделившейся теплоты, зная |
|
картинка |
2-213 |
Катушка радиуса r = 25 см, содержащая l = 500 м тонкого медного провода, вращается с угловой скоростью w = 300 рад/с вокруг своей оси. Через скользящие контакты катушка подключена к баллистическому гальванометру. Общее сопротивление всей цепи R = 21 Ом. Найти удельный заряд носителей тока в меди, если при резком затормаживании катушки через гальванометр проходил заряд q = 10 нКл. |
|
картинка |
