Условие |
Решение
|
Наличие |
3-054 |
Два проводящих шара радиусов r и R расположены далеко друг от друга и соединены с обкладками конденсатора емкости С (рис.). Шару радиуса r, отсоединивего от обкладки, сообщили заряд Q, а после зарядки снова присоединили. Какой заряд оказался на другом шаре? Емкостью проводов пренебречь. |
|
картинка |
3-055 |
Конденсаторы емкости С1, С2, С3 включены в схему с резистором, как показано на рис. Найти установившиеся заряды конденсаторов. Напряжение U и сопротивление резистора R известны. |
|
картинка |
3-056 |
Конденсаторы емкости C1 и С2 включены в схему, как показано на рис. В начальный момент ключ находится в среднем положении (0), а конденсаторы не заряжены. Ключ переводят в положение 1 и через некоторое время — в положение 2. Какая разность потенциалов установится на конденсаторе емкости С1? |
|
картинка |
3-057 |
К конденсатору 1 емкости С, заряженному до разности потенциалов U, подсоединяется батарея из конденсаторов такой же емкости, как показано на рис. Найти заряд на каждом из шести конденсаторов. |
|
картинка |
3-058 |
Ключ в цепи, изображенной на рис., переводят поочередно в положения 1 и 2 на очень малые одинаковые промежутки времени (рис.). Какой заряд окажется на конденсаторе после большого числа переключений, если изменение заряда конденсатора за время одного переключения незначительно? Величины R1, R2, E1, E2 и С известны. |
|
картинка |
3-059 |
В участок цепи, изображенный на рис. а, подаются повторяющиеся с периодом Т прямоугольные импульсы, длительность которых равна t (рис. б). Найти установившееся через большое время напряжение на конденсаторе, если в течение одного периода напряжение на конденсаторе изменяется незначительно. Величины U, R1 и R2 известны. |
|
картинка |
3-060 |
Трем одинаковым изолированным конденсаторам, емкости С каждый, были сообщены заряды q1, q2 и q3 (рис.). Конденсаторы соединили. Найти новые заряды на конденсаторах. |
|
картинка |

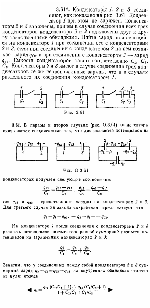

3-061 |
Конденсаторы 1, 2 и 3 соединяют, как показано на рис. Конденсатор 1 при этом не заряжен, конденсаторы 2 и 3 заряжены, причем в случае соединения всех трех конденсаторов конденсаторы 2 и 3 подключены друг к другу разноименными обкладками. Найти заряд, появляющийся на конденсаторе 1 при соединении его с конденсаторами 2 и 3, если при соединении с конденсатором 2 на нем возникает заряд q12, а при соединении с конденсатором 3 — заряд q13. Емкости конденсаторов равны соответственно С1, С2, С3. Конден |
|
картинка |
3-062 |
Два электропроводящих поршня площади S образуют в непроводящей трубке плоский конденсатор, заполненный Воздухом при атмосферном давлении р0. Во сколько раз изменится расстояние между поршнями, если их зарядить разноименными зарядами q и -q? Температуру воздуха считать постоянной. Трением пренебречь. |
|
картинка |
3-063 |
Три одинаковые проводящие пластины А, В и С (рис.) расположены параллельно друг другу на расстояниях d1 и d2. Вначале на пластине А находится заряд q, а пластины В и С не заряжены. Затем к пластинам В и С присоединяется батарея с ЭДС, равной U, а пластины А и С соединяются проводником. Найти установившиеся заряды на пластинах. Площадь каждой пластины S. |
|
картинка |

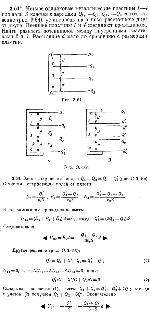

3-064 |
Четыре одинаковые металлические пластины 1—4 площади S каждая с зарядами Q1, —Q1 Q2, -Q2 соответственно (рис.), установлены на равных расстояниях друг от друга. Внешние пластины 1 и 4 соединяют проводником. Найти разность потенциалов между внутренними пластинами 2 и 3. Расстояние d мало по сравнению с размерами пластин. |
|
картинка |
3-065 |
Два плоских конденсатора емкости С каждый, соединенные параллельно и заряженные до напряжения U, отсоединяют от источника. Пластины одного из конденсаторов могут двигаться свободно навстречу друг другу. Найти их скорость в момент, когда зазор между пластинами конденсатора уменьшится в два раза. Масса каждой пластины равна М. Силой тяжести пренебречь. |
|
картинка |
3-066 |
Плоский конденсатор подключен к источнику напряжения U (рис.). Пластины конденсатора имеют площадь S каждая, расстояние между пластинами равно d1. К нижней пластине прижата металлическая пластинка той же площади S, толщины d2, имеющая массу m. Металлическую пластинку отпускают. С какой скоростью она ударится о верхнюю пластину конденсатора? Силой тяжести пренебречь. |
|
картинка |

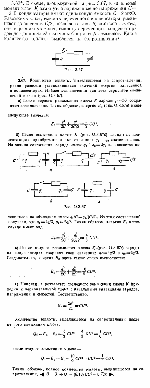

3-067 |
В схеме, изображенной на рис., в начальный момент ключ К замкнут, а заряженные до напряжения U = 3 В конденсаторы имеют одинаковую емкость С = 2 мкФ. Разомкнув ключ, емкость переменного конденсатора уменьшают до значения С/2, после чего ключ К замыкают. Затем, опять разомкнув ключ, емкость переменного конденсатора доводят до прежней величины С и ключ К замыкают. Какое количество теплоты выделится на сопротивлении? |
|
картинка |
3-068 |
В схеме, изображенной на рис., напряжение на конденсаторе С2 равно U, а конденсаторы С1 и С3 не заряжены. Ключ К попеременно переключают в положения А и В. Какое количество теплоты выделится после очень большого числа переключений? |
|
картинка |
3-069 |
Три одинаковые плоские металлические пластины А, В и С (рис.) площади S каждая расположены параллельно друг другу на расстояниях dt и d2. Пластины изолированы, и на пластинах В и С находятся заряды q и -q, а пластина А не заряжена. Пластины А и С соединили через сопротивление, замкнув ключ К. Найти количество теплоты, выделившееся на сопротивлении. |
|
картинка |
3-070 |
Из проводящей трубки с внешним радиусом b и толщиной стенок d изготовили проволоку квадратного сечения dxd. Определить отношение сопротивления проволоки к сопротивлению, которое имела трубка при подключении электродов к ее торцам. |
|
картинка |
3-071 |
Сетка состоит из одинаковых звеньев (рис.). Сопротивление каждого звена R = 1 Ом. Найти сопротивление между точками А и В. |
|
картинка |
3-072 |
Найти сопротивление между точками А и В цепи, изображенной на рис., при разомкнутом и замкнутом ключе. Сопротивление каждой стороны и диагонали квадрата R = l Ом. |
|
картинка |
3-073 |
Найти сопротивление между соседними вершинами проволочного куба. Сопротивление каждого из ребер куба R = 1 Ом. |
|
картинка |
3-074 |
Найти сопротивление между вершинами куба, расположенными на диагонали одной из его граней. Сопротивление каждого из ребер куба R = l Ом. |
|
картинка |
3-075 |
В двухпроводной линии длины l на некотором расстоянии х от ее начала А А пробило изоляцию, что привело к появлению некоторого конечного сопротивления между проводами в этом месте (рис.). Для поиска места пробоя провели три измерения: сопротивление между точками А и А равно Ri при разомкнутых концах В и В и равно R2 при коротко замкнутых концах В и В , и сопротивление между точками В и B при разомкнутых концах A и А равно R3. Найти расстояние х. |
|
картинка |
3-076 |
В ускорителе пучок частиц движется по круговой орбите радиуса r со скоростью v. Средний ток, создаваемый пучком, равен I. Найти заряд пучка. |
|
картинка |
3-077 |
На однородный стержень, оба конца которого заземлены, падает пучок электронов, причем в единицу времени на единицу длины стержня попадает постоянное число электронов (рис.). Найти разность потенциалов между серединой стержня (точка А) и его концом (точка В). Сопротивление стержня равно R. Ток на участке заземления DF равен I. |
|
картинка |
3-078 |
Провод АСВ изогнут так, что точки А, С и В находятся в вершинах правильного треугольника (рис.). К серединам сторон АС и ВС подключена перемычка EF из провода е вдвое меньшей площадью сечения. К точкам А и В подано напряжение U = 3 В. Найти падение напряжения на перемычке. |
|
картинка |
3-079 |
Найти напряжение U между точками А и В в схеме, изображенной на рис. Сопротивление резисторов R и ток I известны. |
|
картинка |
3-080 |
Найти напряжение U между точками A и В в схеме, изображенной на рис., если на вход схемы подано напряжение 160 В. |
|
картинка |
3-081 |
Резисторы и вольтметр включены в цепь переменного тока, как показано на рис. Напряжение между точками А и А втрое меньше напряжения между точками В и В . Найти сопротивление Rx, если сопротивление R известно. |
|
картинка |
3-082 |
Резистор, сопротивление которого равно R1, и элемент, переменное сопротивление которого R2 = R02- cU, где U—падение напряжения на элементе, а с —некоторая константа, включены последовательно в электрическую цепь. Найти ток в цепи, если на вход ее подведено напряжение и0, а падение напряжения U на элементе неизвестно. |
|
картинка |
3-083 |
Электрический прибор подключен к источнику питания двумя длинными проводами сечения S0 = l мм2 каждый. При включении прибора выяснилось, что напряжение на приборе меньше напряжения на выходе источника питания на 10%. Какой должна быть площадь сечения подводящих проводов той же длины, для того чтобы напряжение уменьшилось только на 1%? |
|
картинка |
